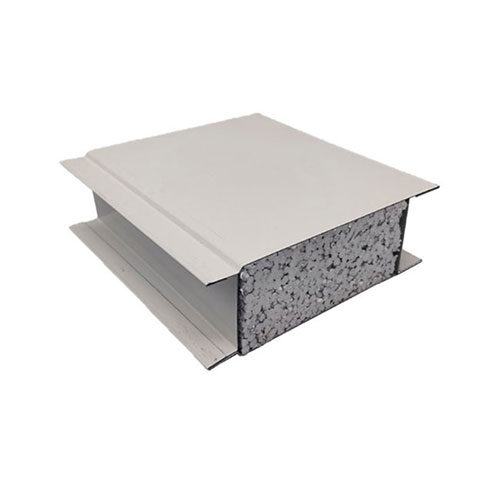

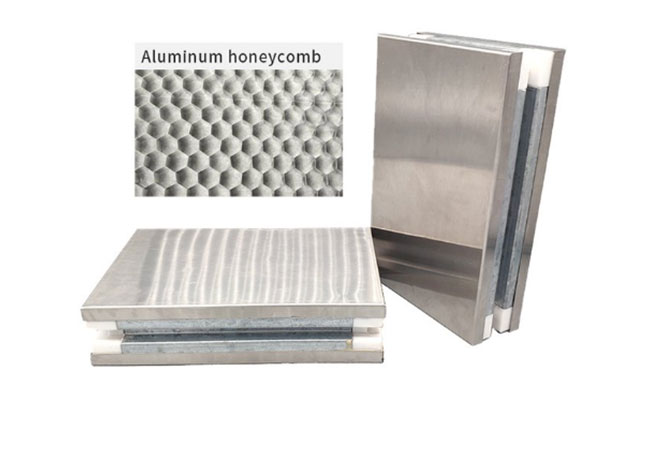

Aseptična pregradna plošča

Kot proizvajalec gradbenih materialov Jason Building Materials ponuja aseptične predelne plošče, ki so zasnovane za preprečevanje navzkrižne kontaminacije. Te plošče imajo enotno debelino, robustno strukturo in vodoodporne površine, ki jih je enostavno čistiti in ohranjajo dolgoročno sterilnost; poleg tega se ponašajo z lahko zasnovo, ki omogoča priročno namestitev, demontažo in prilagodljivo rekonfiguracijo.

Kaj je aseptična pregradna plošča

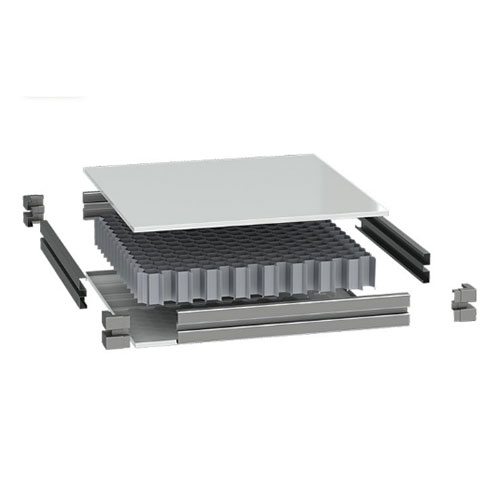

Aseptična pregradna plošča je čistilna plošča s čistimi conami kot osrednjim poudarkom zasnove, ki obravnava težave s kroženjem zraka med območji in difuzijo kontaminacije. Ključna razlika od navadnih predelnih plošč je v štirirobni stopničasti tesnilni strukturi, ki tvori dvojno tesnilno pregrado med vsako nameščeno ploščo.

Poleg tega so na povezavah med predelnimi ploščami ter stropi in tlemi konfigurirana posebna tesnila, ki zagotavljajo zrakotesnost za vsak neodvisen prostor in preprečujejo pretok zraka med območji različnih stopenj čistosti.

Ključne točke oblikovanja aseptične conske predelne stene

Tri ključna vozlišča, na katera se je treba osredotočiti pri načrtovanju predelnih sten z aseptičnimi predelnimi ploščami:

Zoniranje gradienta zračnega tlaka— Pozitivna tlačna razlika v višini5 – 15 Paje treba vzdrževati med območji z različnimi stopnjami čistoče. Celotna zrakotesnost predelnih plošč neposredno vpliva na stabilnost tlačne razlike.

Izolacija prenosa materiala— Za prehode materiala v delavnici se priporočajo tamponski prostori ali prehodna okna. Odprtine v predelnih ploščah morajo biti zatesnjene, da se prepreči medconska izmenjava zraka.

Nadzor dostopa osebja— Zračne prhe ali garderobe so nameščene med različnimi conami. Predelne plošče okoli vratnih odprtin je treba okrepiti z nameščenimi kovinskimi okvirji vrat za povečanje strukturne trdnosti.

Priporočljivo je, da narišete diagram organizacije pretoka zraka med fazo načrtovanja območij, pri čemer pojasnite zahteve glede smeri tlačne razlike in stopnje menjave zraka za vsako območje, nato pa nadaljujte s postavitvijo in izbiro predelnih plošč. Ekipa Jiesen lahko zagotovi podporo pri načrtovanju risb podrobnosti.

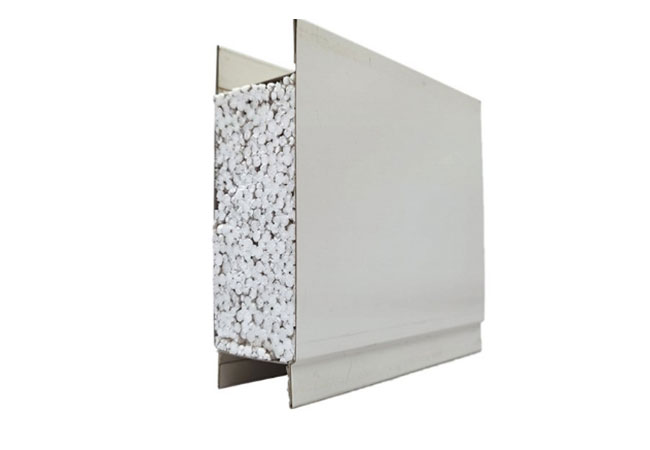

Tehnične specifikacije Ključne točke

Debelina plošče:50 mm (standardno) / 75 mm / 100 mm

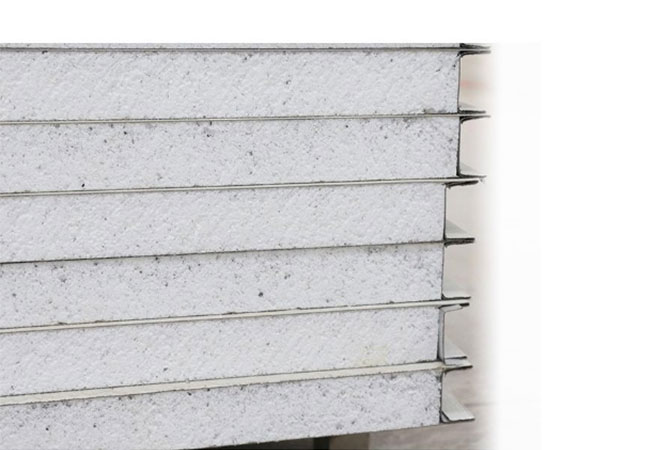

Gostota materiala jedra:Kamena volna ≥ 120 kg/m³ / PU približno 40 – 45 kg/m³

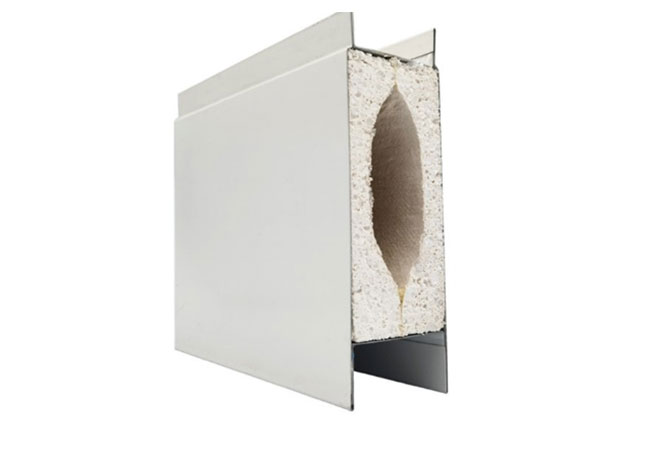

Metoda tesnjenja:Pero in utor + tesnilni trakovi EPDM / kobilica iz aluminijeve zlitine + votlo tesnilo

Test zrakotesnosti:Stopnja uhajanja zraka ≤2 %pod 50Pa tlačne razlike

Zvočna izolacija:RW ≥ 30 dB (PU debeline 50 mm) / RW ≥ 35 dB (kamena volna debeline 75 mm)

Odpornost na udarce:10 kg vreča s peskom je padla z višine 1 m, brez prodornih poškodb plošče

Industrije aplikacij in scenariji

Delavnice za polnjenje farmacevtskih podjetij— Fizična izolacija med različnimi vrstami zdravil za preprečevanje navzkrižne kontaminacije

Delavnice za proizvodnjo aditivov za živila— Ločitev med kislimi in alkalnimi proizvodnimi območji

Delavnice za polnjenje PE vrečk— Čista izolacija med območjem za polnjenje in prostorom za shranjevanje zunanje embalaže

Delavnice za emulgiranje kozmetike— Nadzor coniranja med območjem rezervoarja za emulgiranje in počivališčem

Testni laboratoriji tretjih oseb— Trde pregrade med mikrobiološkimi prostori ter fizikalnimi in kemičnimi prostori

Primerjava s steklenimi predelnimi stenami

Steklene predelne stene nudijo dobro prepustnost svetlobe, vendar ne morejo doseči popolne tesnosti (potrebna je tesnilna masa na režah med steklom in kobilico, z dolgoročnim tveganjem staranja in zrahljanja tesnilne mase). So tudi težji (10mm kaljeno steklo je približno25 kg/m²).

Čeprav so aseptične predelne plošče neprozorne, je na steno smiselno namestiti opazovalna okna (dvoslojno zaprta steklena opazovalna okna, vel.300 mm × 400 mm, z enako debelino kot stena), ki izpolnjujejo vizualne zahteve in hkrati ohranjajo celovitost tesnjenja.

Stroški predelnih plošč so približno40 % – 50 %steklenih predelnih sten z boljšo toplotno in zvočno izolativnostjo kot steklo.

Navodila za prilagajanje

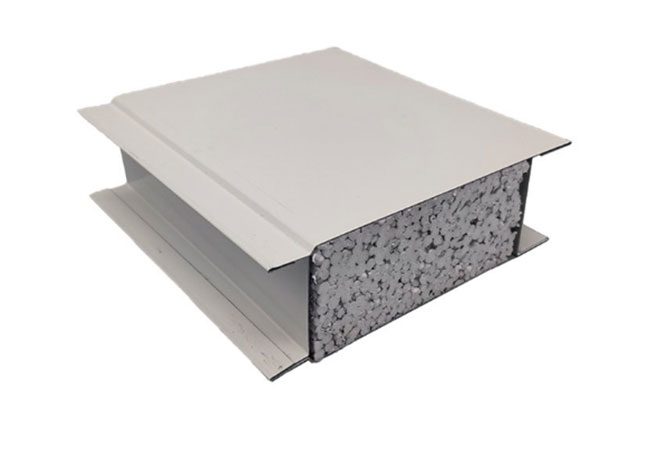

Predelne plošče je mogoče prilagoditi glede na naslednje parametre:

Odprtine plošč— Rezervirajte mesta za opazovalna okna, prehodna okna, prezračevalne odprtine, vnaprej izrezane v tovarni, neposredno nameščene na mestu.

Plošče posebne oblike— Za neprave kote ali poligonalne delavnice zagotovite risbe CAD, prilagojeno proizvodnjo glede na dejanske kote.

Plošče za oblaganje stebrov— Za ovijanje tovarniških stebrov jeklenih konstrukcij, proizvodnja po meri v obliki črke U ali L, enkratno tovarniško oblikovanje zmanjša spajanje na kraju samem.

Primer uporabe

Trdna pripravljalna delavnica v farmacevtskem podjetju v provinci Jiangsu je zahtevala popolno fizično izolacijo med dvema sosednjima proizvodnima linijama – proizvodno linijo A za proizvodnjo cefalosporinskih zdravil in proizvodno linijo B za proizvodnjo običajnih peroralnih pripravkov.

Med obema območjema ni bil dovoljen pretok zraka ali navzkrižna kontaminacija osebja.Aseptične pregradne plošče iz kamene volne debeline 75 mmizbrani so bili, pri čemer se pregrada razteza od stropa do konstrukcijske talne plošče brez rež. Vse odprtine cevi skozi steno so bile zatesnjene.

Rezultati preskusa tlačne razlike po zaključku:12Pamed sosednjimi conami se je ohranila pozitivna razlika v tlaku, brez zaznane difuzije delcev po conah.

Referenca za konfiguracijo particije na različnih ravneh coniranja

pogosta vprašanja

V1: Kakšna je razlika med aseptično predelno ploščo in navadno predelno ploščo?

A1: Ključna razlika je v stopničasti tesnilni strukturi s štirimi robovi, ki tvori dvojno tesnilno pregrado med vsako nameščeno ploščo. Navadne predelne plošče običajno uporabljajo preproste prekrivne spoje brez tesnilne obdelave, ki ne morejo zagotoviti zrakotesnosti med različnimi čistilnimi območji.

V2: Kako zagotoviti stabilnost razlike v tlaku med različnimi območji čistosti?

A2: Poleg uporabe zaprtih predelnih plošč je za stabilnost razlike v tlaku potrebno celotno tesnjenje prostora – vključno s stropom, tlemi, odprtinami za cevi in ​​režami v vratih. Priporočljivo je, da po namestitvi izvedete celovit preskus zrakotesnosti, da preverite tesnjenje sistema.
