Zunanja kompozitna integrirana plošča

Kaj je zunanja kompozitna integrirana plošča

Zunanja kompozitna integrirana plošča je večslojna strukturna zunanja stenska plošča. V primerjavi z navadnimi toplotnoizolacijskimi dekorativnimi ploščami ima dodatno armirno plast in vodotesno plast.

Običajno je sestavljen iz štirih plasti: zunanja plast je dekorativna plošča (zagotavlja učinek fasade in zaščito pred vremenskimi vplivi); drugi sloj je ojačitveni sloj (plošča z anorgansko smolo ali plošča, ojačana s steklenimi vlakni, ki je odgovorna za odpornost na udarce in disperzijo toplotnih obremenitev); tretja plast je izolacijska (EPS/XPS/kamena volna, odgovorna za energetsko varčno izolacijo); spodnja plast je hrbtna plast (uravnava napetosti, odporna na vlago).

Večplastna struktura zagotavlja boljšo dimenzijsko stabilnost pri temperaturnih spremembah.

Dodelitev funkcij večplastne kompozitne strukture

Večplastna struktura zunanje kompozitne integrirane plošče ustreza različnim funkcijam:

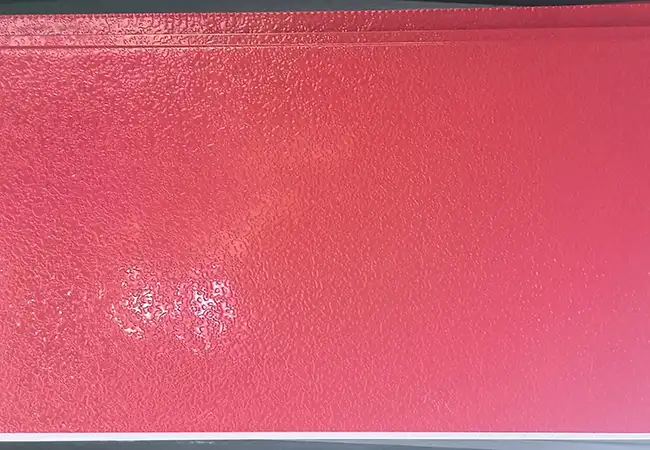

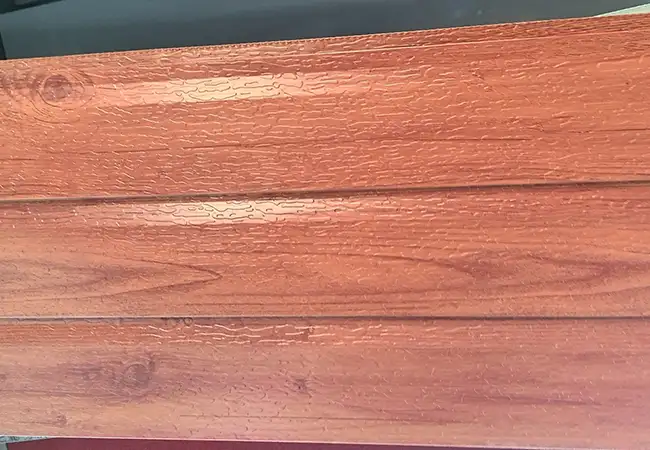

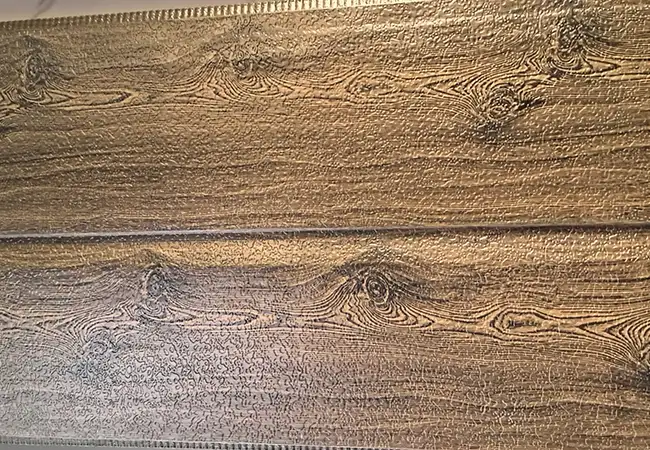

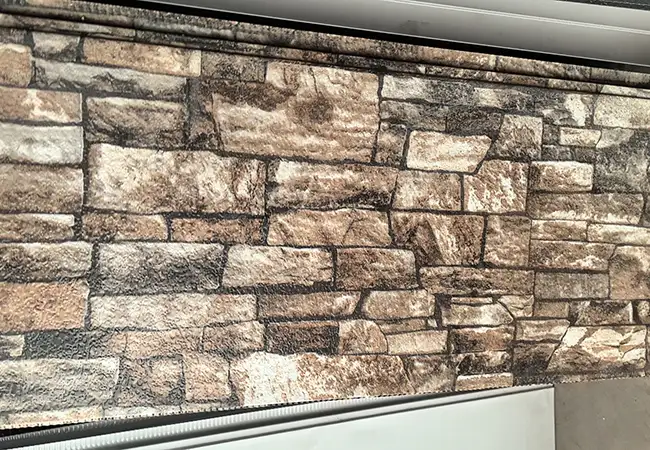

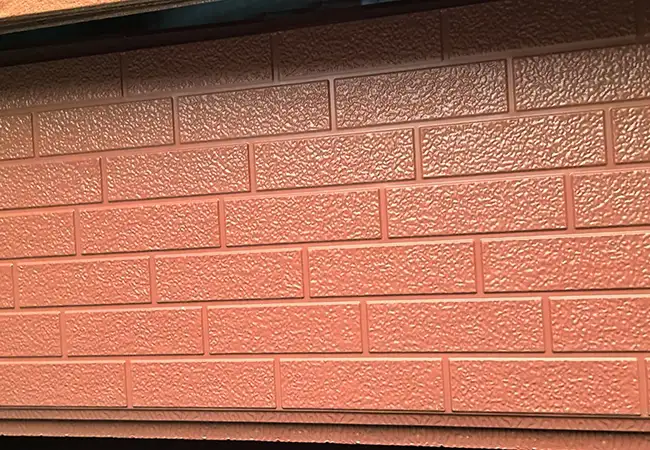

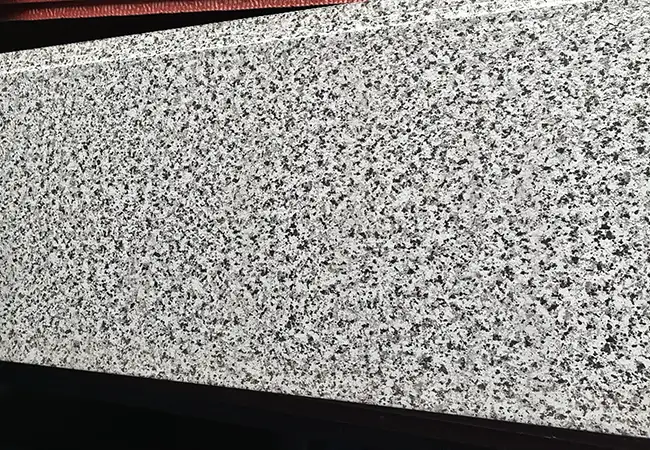

Dekorativni sloj(Zunanji sloj 0,5 – 1,5 mm): odgovoren za videz zgradbe. Odpornost na vremenske vplive, proti ultravijoličnemu sevanju in samočistilne funkcije so uresničene s fluoroogljičnim ali poliuretanskim premazom, ki zahteva 3000-urni test pospešenega staranja.

Ojačitveni sloj(Srednja plast 2 – 5 mm): izdelana iz plošče iz anorganske smole ali plošče, ojačane z vlakni, kar izboljša splošno udarno trdnost in upogibno togost.

Izolacijski sloj(Notranja plast 20 – 100 mm): izbran EPS, XPS ali kamena volna, poraba energije stavbe je nadzorovana s toplotno prevodnostjo, požarna odpornost mora ustrezati standardu GB 8624.

Podporni sloj(Spodnja plošča 0,3 – 0,5 mm): Uravnava obremenitev plošče, preprečuje zvijanje in deformacijo po namestitvi ter zagotavlja izolacijo, odporno na vlago.

Vsaka plast je spojena s poliuretanskim lepilom pod visoko temperaturo in visokim pritiskom. Trdnost vmesnega sloja mora biti≥ 0,1 MPa, ki zagotavlja brez razslojevanja pri dolgotrajni uporabi na prostem.

Razlike tehničnih parametrov

Trdnost luščenja vmesnega sloja:≥ 0,08MPa (GB/T 2790-1995)

Oprijem površinskega premaza:Prečni preskus stopnje 1 (GB/T 9286-1998)

Udarna trdnost:≥ 10kJ/m² (brez razpok na površini plošče po udarcu z vrečo peska 10 kg)

Toplotna odpornost:0,5 – 2,5 (m²·K)/W (odvisno od debeline jedra)

Dimenzijska stabilnost:Stopnja spremembe dolžine ≤ 0,3 % pri 80 °C / 24h

Primerne vrste zgradb

Visoke stanovanjske zunanje stene(Zgradbe nad 50 m zahtevajo posebno zasnovo odpornosti proti vetru)

Dekoracija in izolacija zunanjih sten komercialnega kompleksa Podium

Energetsko varčna obnova zunanje stene poslovne stavbe industrijskega parka

Sistemi zunanjih sten kulturnih prizorišč(Dobra prilagodljivost za stene z velikim razponom)

Izolacija zunanje stene hotelskega apartmaja

Proizvodni proces po meri

Potrditev oblikovanja— Stranka zagotovi risbe ali upodobitve fasad stavbe. Jasonova tehnična ekipa razgradi diagram postavitve plošče na podlagi risb. Diagram postavitve označuje položaj, velikost, barvo in posebne zahteve za odpiranje vsake plošče. Proizvodnja se nadaljuje po potrditvi stranke.

Čas izdelave:Standardne specifikacije7 – 10 delovnih dni; plošče posebnih oblik (nestandardne velikosti, ukrivljene plošče) zahtevajo15 – 20 delovnih dni.

Vzorci in podpora za testiranje

Stranke lahko brezplačno pridobijo naslednja gradiva:

- Vzorci plošč(300 mm × 300 mm, vključno s celotnim prikazom strukture prečnega prereza)

- Katalog izdelkov(vključno s fotografijami zaključenih projektov)

- Seznam izvedbe projekta(označeno z imenom projekta, količino uporabe, letom dokončanja)

Stranke, ki jih zanima ogled gradbišča, se lahko dogovorijo za ogled končanih ali projektnih lokacij v teku (obvezna je predhodna rezervacija, stroške prevoza krije stranka).

Primer uporabe

Stanovanjski projekt visoke stolpnice v Wuhanu (33 nadstropij) je zahteval integrirano izolacijo zunanjih sten in okrasno konstrukcijo v omejenem proračunu.

Prvotna zasnova je določala tanek izolacijski sistem za omet, vendar je bil razvijalec zaskrbljen zaradi kasnejših razpok in težav z vzdrževanjem, na koncu pa je prešel na zunanjo kompozitno integrirano ploščo. Uporaba 50 mm debelega materiala jedra XPS + 2 mm končne plošče iz anorganske smole, namestitev na suho obešanje.

Gradnja je trajala90 dni— 10 dni več od prvotnega načrta tankih ometov, vendar znatno zmanjšana kasnejša vzdrževalna tveganja.

Primerjava različnih dekorativnih plošč

pogosta vprašanja

V1: Kakšna je razlika med zunanjo kompozitno integrirano ploščo in toplotnoizolacijsko okrasno ploščo?

A1: Zunanja kompozitna integrirana plošča dodaja ojačitvene in vodotesne plasti osnovni izolaciji in dekorativni strukturi. Ima boljšo odpornost na udarce, dimenzijsko stabilnost in vodoodpornost, zaradi česar je primeren za visoke in velike projekte.

V2: Kako dolga je življenjska doba zunanje kompozitne integrirane plošče?

A2: Načrtovana življenjska doba je20 – 25 lets pravilno namestitvijo in običajnimi pogoji uporabe.

V3: Ali se lahko zunanja kompozitna integrirana plošča uporablja v visokih stavbah nad 100 m?

A3: Da. Zgradbe nad 50 m zahtevajo posebno zasnovo odpornosti proti vetru. Naša tehnična ekipa lahko izvede izračune vetrne obremenitve in zagotovi ustrezne rešitve za pritrditev.
